# BigTreeTech Rodent V1.0

> ESP32-based CNC controller board co-developed with RatRig, featuring 4x TMC2160 drivers (up to 56V/4.7A RMS), FluidNC firmware, WiFi, RS-485, CAN, USB-C, and OLED display support for engraving machines.

## Quick Facts

- **Brand:** BigTreeTech
- **Board Type:** cnc-controller
- **Price:** ~$56
- **Product Readiness:** consumer
- **CPU:** ESP32-D0WD-V3 dual-core
- **CPU Architecture:** Xtensa LX6 dual-core 32-bit
- **CPU Cores:** 2
- **RAM:** 520KB
- **Flash:** 4MB
- **USB:** USB Type-C (CH340 auto-flash)
- **Power:** DC 24-56V (V-Motor 10A); DC 12-36V (V-MOS); DC 24-56V (V-MCU 3A)
- **Operating Voltage:** 3.3V
- **Dimensions:** ~100 × 90mm
- **SD Card:** microSD (TF)

## Connectivity

- **Wifi:** 802.11 b/g/n 2.4GHz 150Mbps

## Open Source

- **Firmware:** Yes
- **Schematics:** Yes
- **PCB Layout:** Yes

## Compatible Firmware

FluidNC, grblHAL

## Use Cases

- cnc
- engraving
- milling
- maker-projects

## Components

- **TMC2160 ×4** (motor-driver): Four Trinamic TMC2160 stepper drivers with SPI control, supporting up to 56V and 4.7A RMS (6.7A peak) with CoolStep and StallGuard — [Datasheet](https://openhardware.directory/r?to=https%3A%2F%2Fwww.trinamic.com%2Ffileadmin%2Fassets%2FProducts%2FICs_Documents%2FTMC2160_Datasheet_V1.10.pdf&ref=openhardware.directory&product=bigtreetech-rodent-v1-0&source=md-export)
- **OLED Display Header** (display): I2C header for connecting an external OLED status display (128×64) — [Datasheet](https://openhardware.directory/r?to=https%3A%2F%2Fgithub.com%2Fbigtreetech%2FRodent&ref=openhardware.directory&product=bigtreetech-rodent-v1-0&source=md-export)
- **ESP32 WiFi/BT** (wireless): Integrated 2.4GHz WiFi for FluidNC web UI, file uploads, and remote job control — [Datasheet](https://openhardware.directory/r?to=https%3A%2F%2Fwww.espressif.com%2Fsites%2Fdefault%2Ffiles%2Fdocumentation%2Fesp32_datasheet_en.pdf&ref=openhardware.directory&product=bigtreetech-rodent-v1-0&source=md-export)

## Protocols

- **WiFi 802.11 b/g/n**
- **USB 2.0**
- **RS-485**
- **CAN**
- **I2C**
- **SPI**
- **Modbus RTU**
- **PWM**

## Description

The BigTreeTech Rodent V1.0 is a high-performance CNC controller board co-developed with RatRig, designed specifically for CNC engraving and milling machines. At its heart is an ESP32-D0WD-V3 dual-core microcontroller that runs FluidNC firmware — a powerful, web-configurable CNC firmware built on top of GRBL.

The board integrates four onboard TMC2160 stepper drivers in SPI mode, capable of handling up to 56V and 4.7A RMS each with a peak of 6.7A — suitable for high-torque motors driving demanding CNC operations. The I2S streaming step engine enables high microstepping rates without compromising ESP32 performance. Power inputs range from DC 24V to 56V with reverse polarity and overcurrent protection.

Communication options are extensive: WiFi 802.11 b/g/n at up to 150Mbps, USB Type-C with CH340 auto-burn, RS-485 with built-in 130Ω termination resistor, CAN bus, and I2C. The board supports an OLED display, 3-channel RGB LEDs, 5 optoisolated endstop inputs (5V/12V/VIN selectable), VProbe input, Spindle/VFD control via Huanyang Modbus, PWM output (3-10V), mechanical relay, and a TF card slot for local job storage.

## Where to Buy

- [BIQU Equipment](https://openhardware.directory/r?to=https%3A%2F%2Fbiqu.equipment%2Fproducts%2Fbigtreetech-rodent&ref=openhardware.directory&product=bigtreetech-rodent-v1-0&source=md-export) — $56.00

## Resources

- [github](https://openhardware.directory/r?to=https%3A%2F%2Fgithub.com%2Fbigtreetech%2FRodent&ref=openhardware.directory&product=bigtreetech-rodent-v1-0&source=md-export)
- [product](https://openhardware.directory/r?to=https%3A%2F%2Fbiqu.equipment%2Fproducts%2Fbigtreetech-rodent&ref=openhardware.directory&product=bigtreetech-rodent-v1-0&source=md-export)

## Tags

`cnc`, `fluidnc`, `grbl`, `esp32`, `tmc2160`, `stepper-driver`, `bigtreetech`, `open-source`, `rs-485`, `engraving`, `ratrig`

## Images

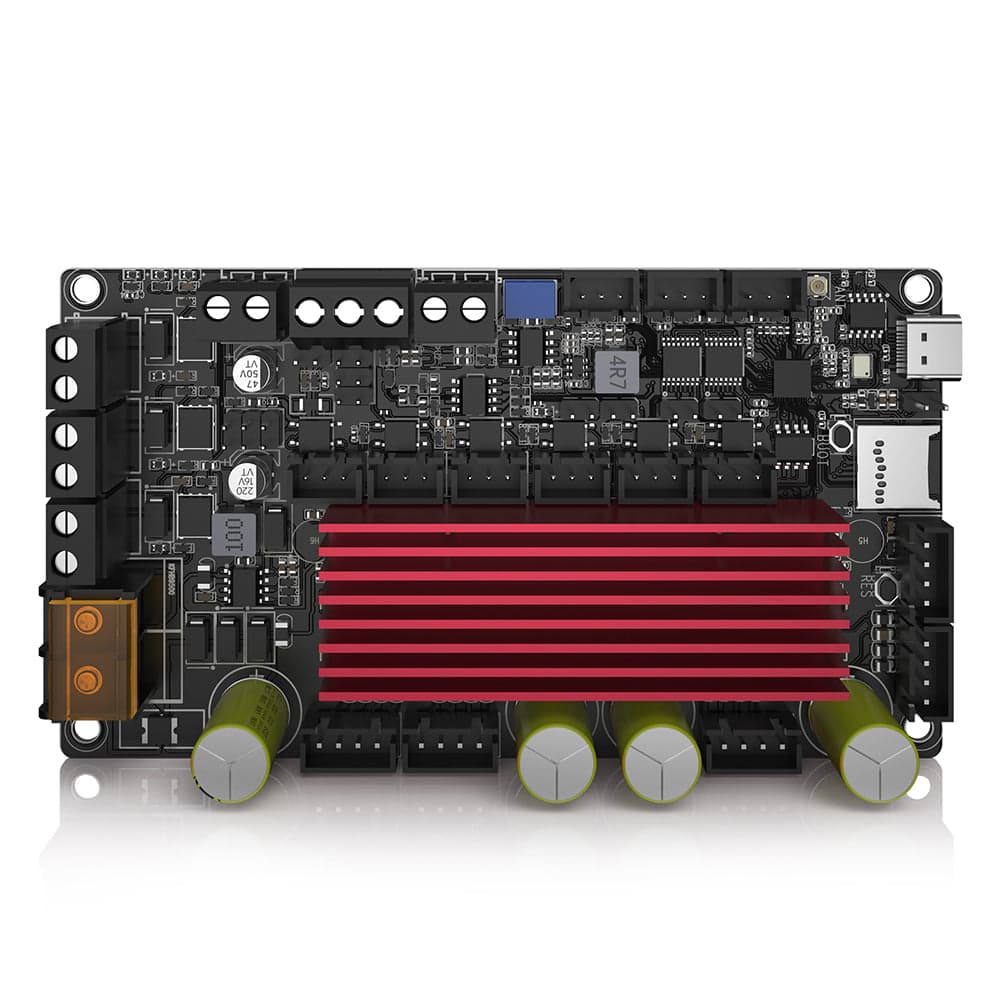

![BigTreeTech Rodent V1.0](https://nbg1.your-objectstorage.com/openhardware-directory/entities/bigtreetech-rodent-v1-0/d27ef952283d.jpg)
![BigTreeTech Rodent V1.0](https://nbg1.your-objectstorage.com/openhardware-directory/entities/bigtreetech-rodent-v1-0/6f5107294ed1.jpg)
![BigTreeTech Rodent V1.0](https://nbg1.your-objectstorage.com/openhardware-directory/entities/bigtreetech-rodent-v1-0/7370169c68b6.jpg)
![BigTreeTech Rodent V1.0](https://nbg1.your-objectstorage.com/openhardware-directory/entities/bigtreetech-rodent-v1-0/169f144b2fef.jpg)
![BigTreeTech Rodent V1.0](https://nbg1.your-objectstorage.com/openhardware-directory/entities/bigtreetech-rodent-v1-0/072574bf5874.jpg)
![BigTreeTech Rodent V1.0](https://nbg1.your-objectstorage.com/openhardware-directory/entities/bigtreetech-rodent-v1-0/502bb45c67ea.jpg)
![BigTreeTech Rodent V1.0](https://nbg1.your-objectstorage.com/openhardware-directory/entities/bigtreetech-rodent-v1-0/80c19dcb3367.jpg)

---
